维卡软化点，热变形温度-塑料常用测试方法

ASTM D 1525， ISO 306， DIN53460

维卡软化温度测试的目的主要是测试材料在那个温度下快速软化。塑料在液体传热介质中，在一定

的负荷，一定的等速升温速率下，试样被1mm2压铮头压入1mm时的温度，即维卡软化温度。

ISO 306 有两种标准：

A： 负载为10N。    B：负载为50N， 升温速率为 50 °C/h或者是120 °C/h。

 在ISO中，经常用A50，A120，B50，B120来描述。测试样条浸润在被加热的油浴中，从23°C作

为起始的升温温度。5min以后，10N或者50N的负载加载在测试试样上，当试样被压铮头压入1 ±

0.01 mm 时油浴的温度即为VST。

热变形温度

ASTM D 648, ISO 75, DIN 53461

热变形温度表征了材料在一定能够负载下的短期耐热性能。本方法是测定材料试浸在一种等速升温的合适液体介质中，在简支梁的静弯曲负载作用下，试样弯曲变形达到规定能够值时候的温度，即热变形温度。

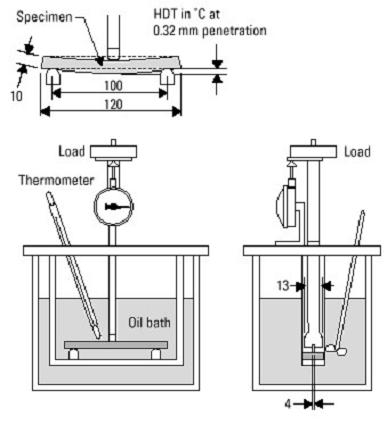

图1 热性能测试

在ASTM和ISO标准中，加载了负载的测试样条浸润在带有加热棒的硅油中（入图2）。加载在试样上的压力为：

低压力----0.45 Mpa（ ASTM和ISO标准）

高压力――1.82 Mpa（ASTM标准），1.80 Mpa（ISO标准）。

试样加载负载5min后调节变形测量装置，使得变形量为0，如果材料不发生明显的蠕变，就不需要等待这段时间，然后从室温23 °C以2°C/min恒定的升温速度升温。

当试样中点弯曲变形达到0.32mm(ISO）或者0.25mm(ASTM）时的温度为测试试样的热变形温度。

图2 热性能测试

根据加载在表面压力的大小，HDT有两种，分别用字母A，B表示：

HDT/A 负载为1.80Mpa

HDT/B 负载为0.45 Mpa

无定形与结晶材料的HDT对比

对于无定形材料，HDT接近材料的玻璃化转变温度（Tg）。因为无定形材料没有固定的熔融温度，加工温度在高于Tg的橡胶态下进行。结晶材料的HDT较低，因为在较高的温度下仍然有部分晶区。对于无定形材料，HDT的重复性比结晶材料的要好，对于一些特定的材料，需要先退火处理，测试结果才有效。

通常加入纤维补强后，塑料的HDT会上升，因为纤维补强可以大幅提升塑料的机械强度，以致在升温的耐挠曲测试时，会呈现HDT急剧升高的现象。纤维增强对结晶材料的HDT影响比无定形材料要明显。HDT不能代表材料的最高使用温度，因为在实际的使用过程中，材料的使用时间，负载，表面压力和标准测试的条件不一致。
