扬州市源峰试验机械厂坐落于风景如画、人杰地灵的古城扬州。距离江都真武邵伯高速路口仅5分钟路程，地处工业园区中心，良好的地理环境也给源峰的工作带来了更多的快捷和方便。

      扬州源峰专注于从事材料试验机的研究与生产，目前已经成为国内较大的材料试验机制造商。具有多年的生产经验，拥有一支自主科研，软件编程，材料测试，市场营销，生产管理等技术人才队伍。

      就目前市场需求研发改进的试验机，改变了原有试验机体积大，精度差，重复性差，结构繁琐，操作不便等缺点，产品已在全国许多厂家实验室，科研院及高等院校得到广泛运用，深受广大工程技术人员的欢迎。

      扬州源峰将秉承“用户至上”的宗旨，博采众长，以“技术引导潮流，质量打造品牌”为方针，不忘初心，为更多有需要的用户服务。期待能成为您的合作伙伴，为您的产品质量保驾护航！

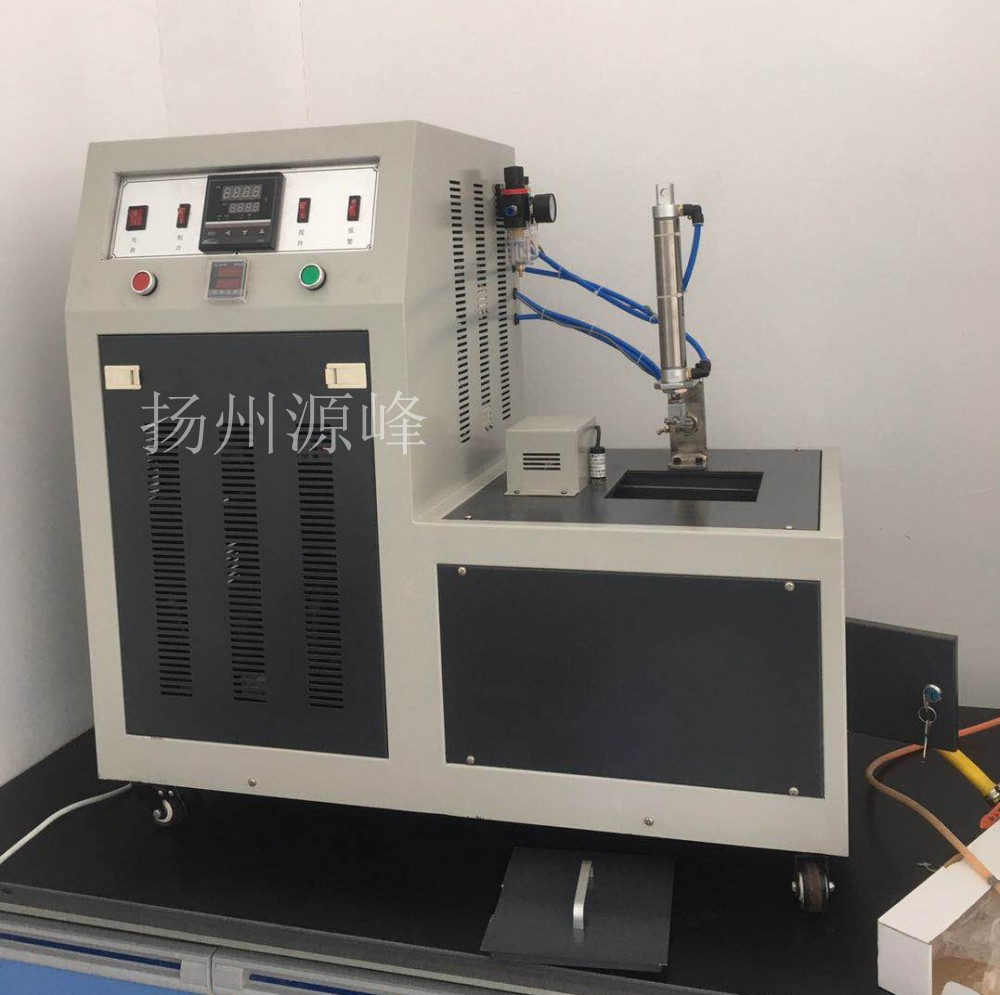

一、 技术参数

1、试验温度及时间：-70度（正常1个多小时）

2、冲击速度：2m/s±0.2m/s
3、恒温后，试验3min时间内温度波动：＜±0.5℃波动小，控温更准确。
4、冲击器中心到夹持器下端距离：11±0.5mm
5、外型尺寸： 900×500×850 工作室尺寸：240×170×150（长×宽×高）
6、功率：800W

二、使用方法

3.1接通电源，温控仪和计时器显示灯亮。

3.2向冷井中注入冷冻介质（一般为工业乙醇），其注入量应保证夹持器的下端到液面的距离为75±10mm。

3.3将试样垂直夹在夹持器上。夹的不宜过紧或过松，以防止试样变形或脱落。

3.4达到试验温度后，按下启动按钮，试验机自动工作（按下夹持器，开始冷冻试样，同时启动时序控制开关或按动秒表计时。试样冷冻时间规定为3.0±0.5min。试样冷冻期间，冷冻介质温度波动不得超过±1℃）

3.5取下试样，将试样按冲击方向弯曲成180°，仔细观察有无破坏。

3.6试样经冲击后（每个试样只准冲击一次），如出现破坏时，应提高冷冻介质的温度，否则降低其温度，继续进行试验。

3.7温度调节方法：a、按set键，温控仪进入设置状态

                 b、按“＜”键移动到要设置的位置

                 c、按“∧”键调整温度

                 d、按“set”键确定

通过反复试验，确定至少有两个试样不破坏的低温度和至少一个试样破坏的高温度，如这两个结果相差不大于1℃时，即试验结束。

温馨提示：资料只是例举了一个温度，常规接触到的材料需求温度有-40℃，-60℃，-70℃，-80℃。

               另外从冲击试样来分，又分单试样和多试样区分，具体规格价格不等，具体价格请联系客服详谈。

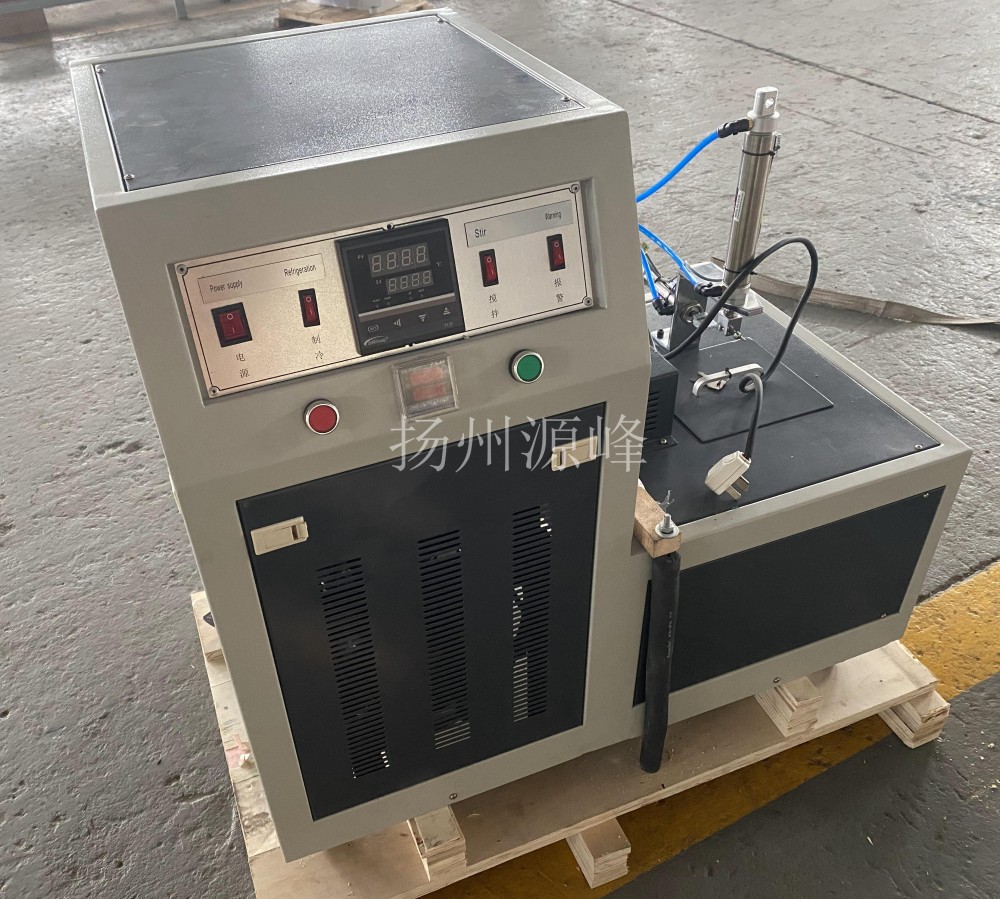

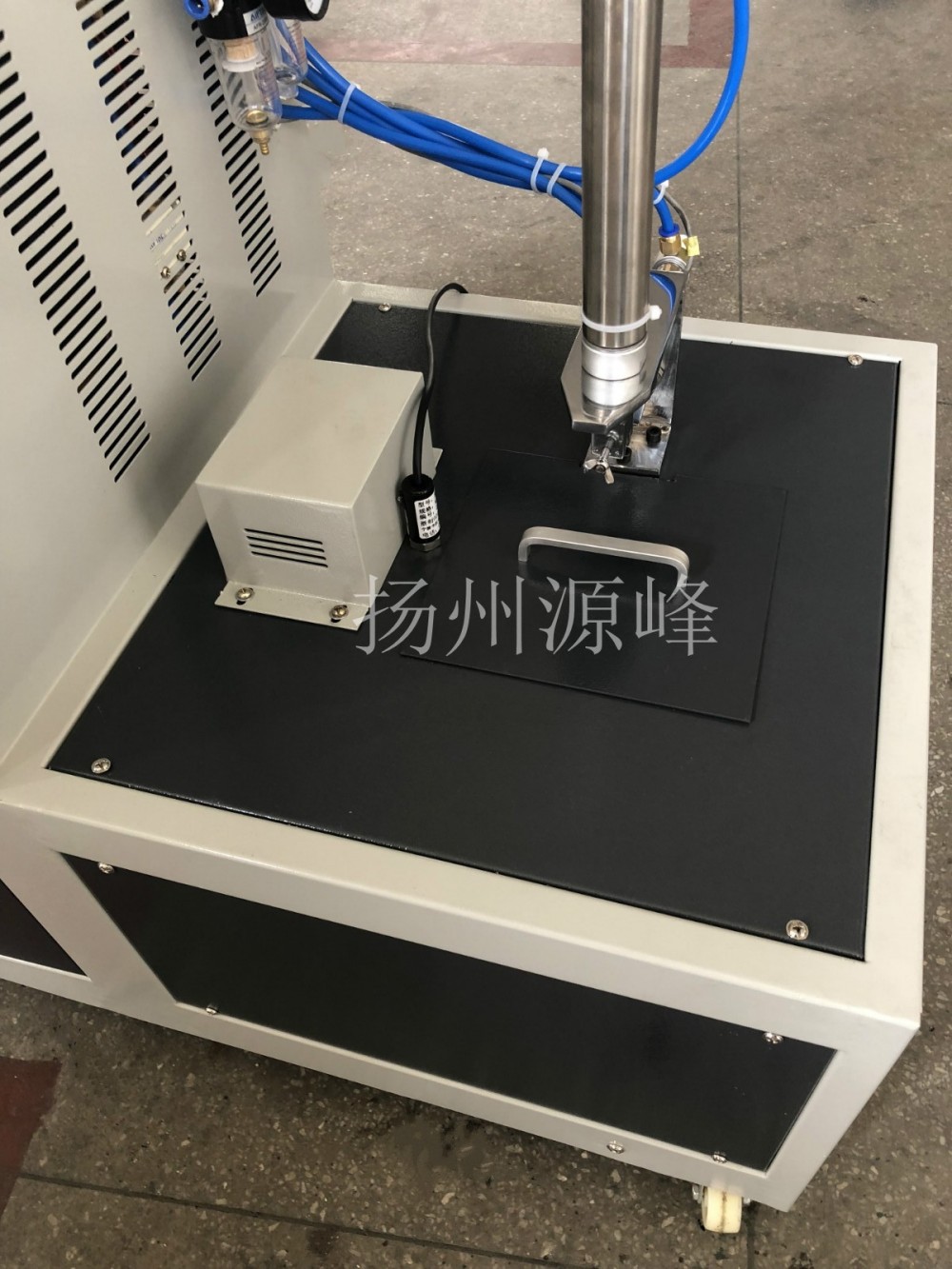

特点及用途:

低温脆性试验机是测定材料在规定条件下试样受冲击出现破坏时的最高温度，即为脆性温度，可以对塑料及其他弹性材料在低温条件下的使用性能作比较性鉴定。可以测定不同橡胶材料或不同配方的硫化橡胶的脆性温度和低温性能的优劣。因此无论在科学研究材料及其制品的质量检验，生产过程的控制等方面均是不可缺少的。本仪器是根据GB1682国家标准设计的，各项技术指标符合HG 2-162-1965塑料低温冲击压缩试验方法和GB5470-2008 塑料冲击脆化温度试验方法等国家标准的要求。

技术参数:

1.控温范围：室温 -70℃（室温≤25℃）

2.恒温精度：±0.3℃

3.降温速度：0℃～﹣30℃    约2.5℃/min

﹣30℃～﹣40℃   约2.5℃/min

﹣40℃～﹣70℃   约2.0℃/min

4.最大外形尺寸：900×500×800mm（长×宽×高）

5.工作室有效工作空间：280×170×120mm（长×宽×高）

6.可装试样数量：1

7.数字计时器：0秒 -99分钟，分辨率1秒

8.冷却介质：乙醇或其他不冻液

9.搅拌电机：8W

10.工作电源：220V--240V，50Hz，1.5kW

11.工作温度≤25℃
